O que é o cabeamento estruturado?
O cabeamento estruturado é uma padronização das instalações de rede, garantindo a prevenção e segurança contra possíveis problemas técnicos e possibilitando uma estrutura que dure muitos anos.
Isso porque esse método considera as normas de segurança nacionais e internacionais, além de proporcionar um melhor aproveitamento do espaço e equipamentos.
Em suma, o cabeamento estruturado é uma rede capaz de fazer transmissões por diversos caminhos diferentes em uma mesma estrutura, sem que a estrutura fique a vista ou desorganizada.

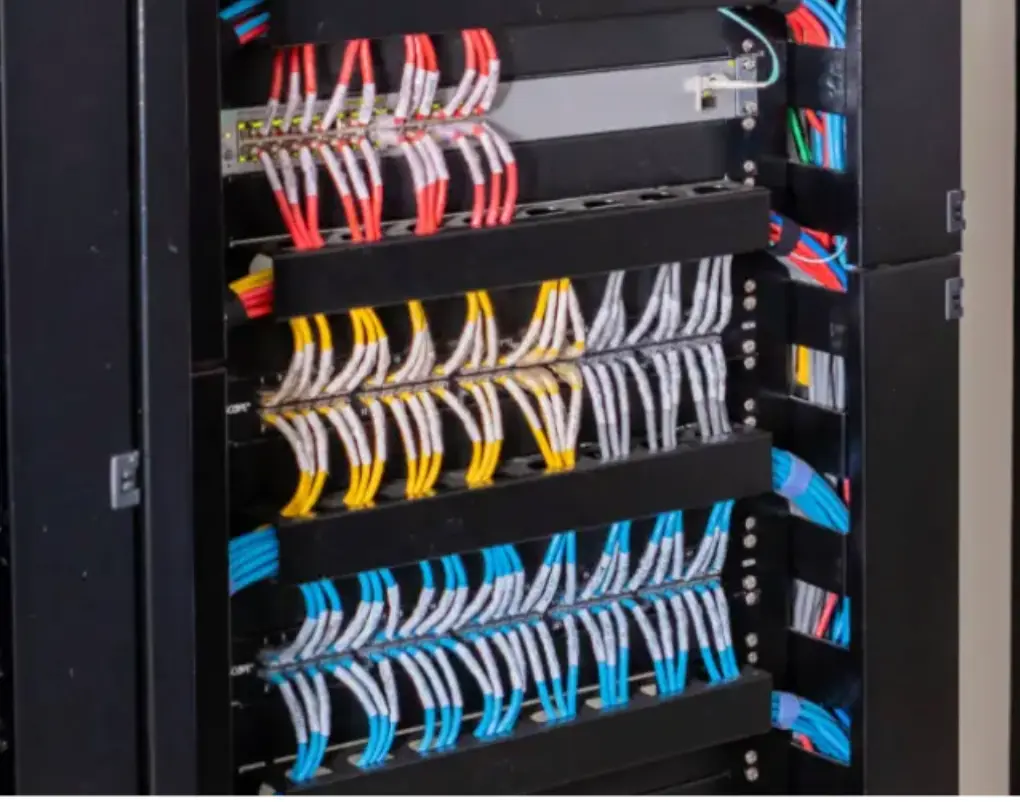

Rack de Cabeabento estruturado
As instalações de redes eram compostas por sistemas proprietários e cabeamentos específicos por aplicação, onde cada serviço utilizava sua própria infraestrutura de cabos, conectores e topologias, frequentemente sem qualquer padronização.
Esse cenário resultava em ambientes fragmentados, com altos custos de manutenção e limitação à interoperabilidade entre diferentes fabricantes e tecnologias.
A evolução para o cabeamento estruturado surge da necessidade de uma padronização abrangente, capaz de suportar o aumento da velocidade das redes e a convergência de serviços.
Como funciona um Sistema de Cabeamento Estruturado?
O Sistema de Cabeamento Estruturado utiliza uma arquitetura hierárquica composta por subsistemas, estabelecendo padrões para a seleção dos meios físicos, métodos de instalação, identificação, testes e documentação.
Esse sistema é baseado em um conjunto de Normas Técnicas e padrões de Engenharia que orientam a instalação, organização e manutenção dos componentes da rede.
Benefícios do cabeamento estruturado
Anteriormente, já foi possível perceber alguns dos benefícios do cabeamento estruturado, já que falamos em segurança e durabilidade. Mas, falando nas principais vantagens desse investimento, seriam elas:
- Flexibilidade: Com uma infraestrutura de cabeamento adequada, é possível realizar alterações e expansões sem a necessidade de grandes intervenções. Essa flexibilidade é crucial, considerando que, em média, cerca de 25% dos colaboradores de uma empresa são realocados ou passam por mudanças em suas funções dentro de um período de um ano.
- Confiabilidade: Um Sistema de Cabeamento Estruturado bem planejado possibilita a instalação de uma rede de alta qualidade, que é menos suscetível a interferências eletromagnéticas e outras formas de interferência. Isso significa que a rede pode oferecer uma conexão confiável e de alta velocidade.
- Redução de custos: Com o cabeamento estruturado, a manutenção e a solução de problemas são mais fáceis e rápidas, reduzindo os custos de reparo e manutenção a longo prazo.
- Melhor gerenciamento de cabos: Um Sistema de Cabeamento Estruturado ajuda a organizar e gerenciar melhor os cabos, reduzindo a confusão e o emaranhamento dos fios. Isso facilita a manutenção e a solução de problemas, além de melhorar a aparência e a segurança da rede.
- Maior velocidade de transferência de dados: Com um Sistema de Cabeamento Estruturado a rede torna-se capaz de suportar velocidades de transferência de dados mais rápidas do que as redes convencionais.
- Maior segurança: Um Projeto de Cabeamento Estruturado bem executado torna a rede segura e confiável, o que é essencial para empresas que lidam com informações confidenciais e sensíveis.
Subsistemas do cabeamento estruturado
Segundo a NBR-14565 (CABEAMENTO ESTRUTURADO PARA EDIFÍCIOS COMERCIAIS E DATA CENTERS), existem sete subsistemas de um sistema de cabeamento estruturado. São eles:
1 e 2 – Entrada do prédio e sala de entrada de telecomunicações (SET)
A entrada do prédio abriga a interface entre cabeamento externo (cabo de interligação) e a sala de entrada de telecomunicações (SET) — backbone — que ficam no interior do local.
Segundo a NBR-14565, são dois subsistemas – cabeamento externo e sala de entrada de telecomunicações. Nesse subsistema, as Normas que garantem a qualidade e segurança das instalações são a EIA/TIA-569 e a NBR-14565.
3 – Sala de equipamentos (SEQ)
Local que aloca os recursos que mantém toda a rede ativa, como servidores, equipamentos de rede e outros. Além disso, quem determina as necessidades dos componentes da sala de equipamentos também são as Normas EIA/TIA-569 e a NBR-14565.
4 – Backbone (Rede Primária)
O cabeamento do backbone/rede primária, é como a ligação vertical entre os andares do prédio e pelo cabeamento entre as seguintes áreas: o armário de telecomunicação (A), a sala de equipamentos (SEQ) e a entrada do prédio/sala de entrada de telecomunicações (SET).
5 – Armário de telecomunicações (AT)
Local onde ficam as conexões dos cabos, que saem para as áreas de trabalho, como computadores, telefones e outros. Além disso, as especificações do armário de telecomunicações (AT) também é feita pelas Normas EIA/TIA-569 e NBR-14565.
6 – Cabeamento horizontal (Rede Secundária)
O cabeamento horizontal/rede secundária, é a estrutura de cabos que liga a área de trabalho com o armário de telecomunicações. Em outras palavras, faz a distribuição final das transmissões.
7 – Área de trabalho
Por fim, a área de trabalho é onde ficam as estações com computadores, telefones, terminais de dados, adaptadores, entre outros. Então, a relação final da estrutura é essa:
- Cabo de Interligação Externo (NBR-14565) / Outside Wiring (EIA/TIA-569)
- Sala de Entrada de Telecomunicações (SET) (NBR-14565) / Entrance Facility (EIA/TIA-569)
- Sala de Equipamentos (SEQ) (NBR-14565) / Equipment Room (EIA/TIA-569)
- Rede Primária (NBR-14565) / Backbone Cabling (EIA/TIA 569)
- Armário de Telecomunicações (AT) (NBR-14565) /Telecommunications Room (EIA/TIA-569)
- Rede Secundária (NBR-14565) / Horizontal Cabling (EIA/TIA-569)
- Área de Trabalho (NBR-14565) / Work Area (EIA/TIA-569)
